电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】

释放双眼,带上耳机,听听看~!

《小牛向前冲》里的大角牛是一头坚定、敢于大胆向前冲的小牛,它有着一股异于常人的执拗劲儿。它最大的梦想就是像传说中的“神牛大侠”一样,练就一身好功夫,随时准备着为正义而战。今天,就让我们一起制作一头小牛,希望小创客们都有不怕困难、不怕挫折、不懈奋斗、勇往直前的“小牛精神”。跟着童乐福儿童科学小编一起出发:动手制作一头会吃草的小牛!​

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图

小牛吃草所需制作工具:

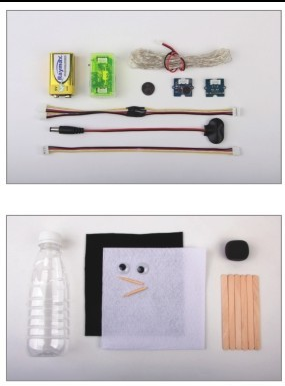

小牛吃草所需材料:

  • 磁铁1块
  • 磁力开关1个
  • Logic DC电源模块1块
  • LED1串
  • 振动电机1个
  • Grove连接线2根
  • 电源连接线1根
  • 9V电池1块
  • 废旧水瓶1个
  • 竹签2根
  • 不织布(黑、白)1张
  • 可转动眼珠2个
  • 黏土1块
  • 雪糕棍6根

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(1)

适合年龄:12岁以上

学习目标:

了解磁力开关原理,认识发光二极管,学习数字逻辑电路,利用废旧水瓶动手制作一只智能的小牛。

难易程度:中级

小牛吃草步骤:

一、了解磁力开关

磁力开关,其原理是利用干簧管金属弹片吸合来实现电流通断。磁力开关的玻璃管中的两个由特殊材料制成的簧片是分开的,当有磁性物质靠近玻璃管时,在磁场的作用下,管内的两个簧片被磁化而互相吸引,簧片就会吸合在一起,使结点所接的电路连通。外磁力消失后,两个簧片由于本身的弹性而分开,线路也就断开了。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(2)

​​二、连接模块

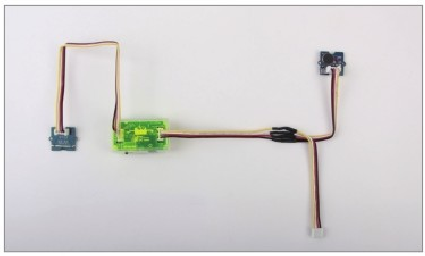

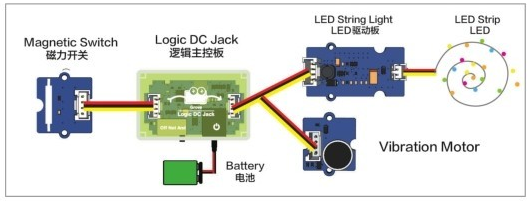

电路连接如图1.3所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(3)

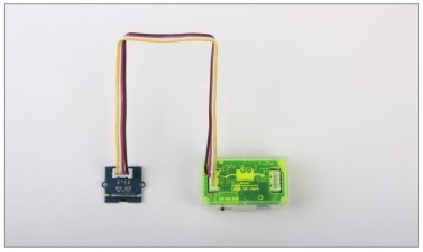

1,连接磁力开关和Logic DC电源模块
使用Grove连接线连接磁力开关和Logic DC电源模块。需要注意接口方向,如图1.4所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(4)

2,连接Logic DC电源模块和振动电机

将Grove连接分叉线的一端连接振动电机,注意接口的方向,如图1.5所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(5)

3,连接Logic DC电源模块和LED

将Grove连接分叉线的另一端连接LED驱动板,将LED与驱动板连接,如图1.6所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(6)

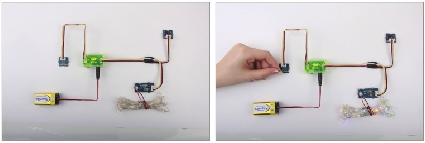

4,连接电源

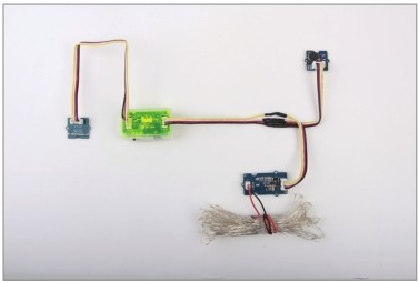

把9V电池用电源连接线连接到Logic DC电源模块上,打开电源开关,将磁铁靠近磁力开关,振动电机就振动起来了,LED也就会发出七彩的光了,如图1.7所示。如果振动电机振动、LED亮起,说明我们的电路连接正确。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(7)

电路部分完成了,我们可以着手进行下一项啦!

三、制作小牛吃草的外观部分

(1)用美工刀将废旧水瓶的底座切割下来,如图1.8所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(8)

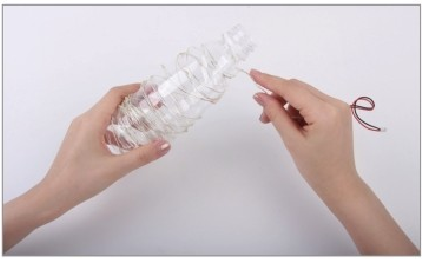

(2)将LED均匀地绕在废旧水瓶上,绕的时候注意要将LED分布得尽量均匀些,如图1.9所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(9)

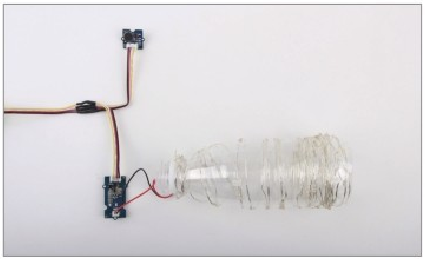

(3)将LED均匀地绕在废旧水瓶的表面,然后,将其与驱动板连接起来,如图1.10所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(10)

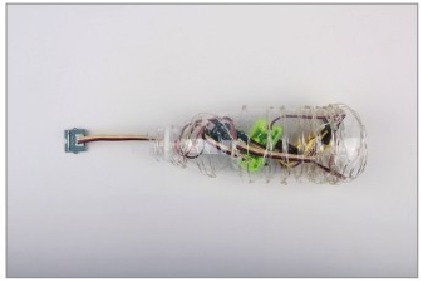

(4)将连接磁力开关的连接线穿过瓶口,将剩下的连接好的电子模块从水瓶底部塞)水瓶内,如图1.11所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(11)

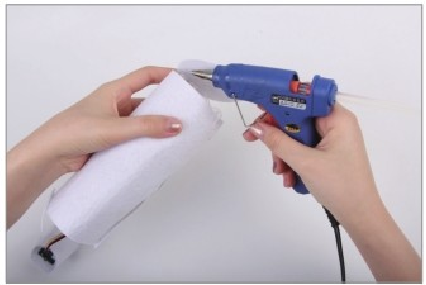

(5)截取一块与瓶身大小相当的白色不织布(无纺布),用热熔胶枪将不织布固定在水瓶表面上,注意粘贴均匀,如图1.12所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(12)

热熔胶枪是一种粘接工具,通过电加热培化圆体热熔胶条,将融化后的热熔胶涂抹在固定位置后,使其自然冷却凝固,从而达到粘接的目的。热熔胶枪的金属出胶口和液态胶都会很热,使用时一定要小心!

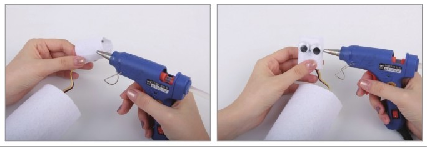

(6)取一小段白色的不织布,用热熔胶枪以绕圈的形式固定在磁力开关上(用于做小牛的头部),再将可转动的眼珠固定在头部上端,如图1.13所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(13)

(7)剪一块跟水瓶底座一样大的白色不织布圆片,并用热熔胶枪固定,如图1.14所示

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(14)

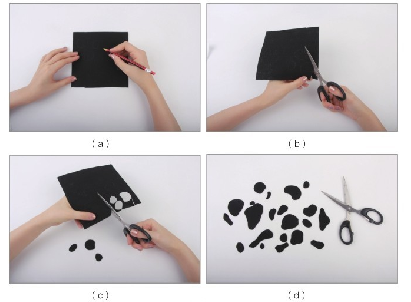

(8)取一块黑色的不织布,先用铅笔在布上画出大小不一的形状,用剪刀将画好的图形剪下作为小牛身上的斑点,如图1.15所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(15)

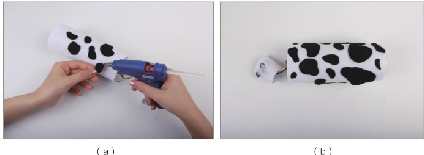

(9)将剪好的黑色斑点用热熔胶枪固定在小牛的身体上,注意要将斑点大小不一地错落分布,固定牢,如图1.16所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(16)

(10)取6根雪糕棍,用尖嘴钳将雪糕棍的两头剪断,长短可自行选择,长一些的雪糕棍制作出的小牛将会高一些,如图1.17所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(17)

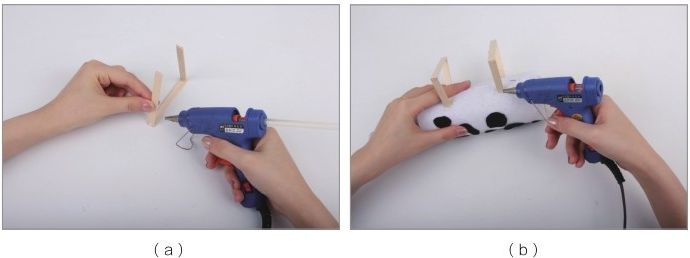

(11)用热熔胶枪将雪糕棍粘接成梯形,并将它固定在小牛的身体上,如图1.18所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(18)

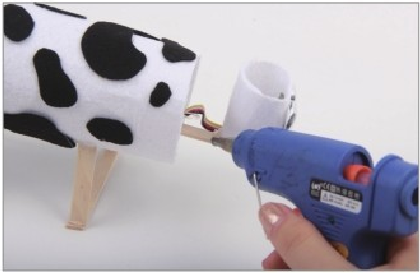

(12)取一根雪糕棍,一端塞入瓶口内,另一端连接小牛的头部,用热熔胶枪固定住,如图1.19所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(19)

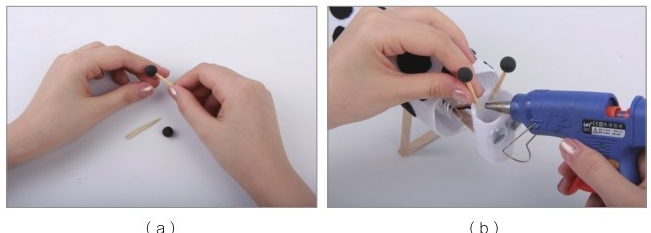

(13)用少量的超轻黏土揉捏两颗黑色圆球,固定在竹签尖处。再用热熔胶枪固定在小牛的头部,如图1.20所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(20)

(14)取出一张绿色的卡纸(这里可用任意绿颜色的纸代替),画出小草的基本形状,如图1.21所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(21)

(15)将画好的形状剪下,取出磁铁与竹签,将磁铁与竹签用热熔胶枪固定在绿色的卡纸上,如图1.22所示。

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(22)

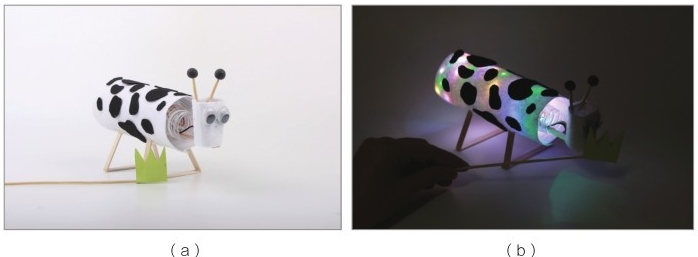

(16)小草固定好后,将小草靠近小牛。当小牛吃到草后,便会兴奋得“嗡嗡”叫,同时身体会亮起七彩的灯,直到小草远离小牛,小牛将停止吃草。这样,神奇的小牛吃草就制作成功了(见图1.23)!

电学科技小制作(我是小创客):小牛吃草【磁力开关的应用】插图(23)

童乐福儿童网提醒小朋友:至此,一个完整的小牛吃草科技小制作已经完成了,同学们赶紧做一做吧,让自己也成为一个有趣的小创客。
